Ulaz kabela u prostor, odnosno prolaz kabela kroz zid predstavlja često problem jer je potrebno osigurati između ostalog vodonepropusnost, potpunu zaštitu od prašine, glodavaca itd.

ROXTEC-ov modularni sistem kabelskog ulaza upravo rješava sve navedene probleme, Jednostavan je za montažu i omogućuje brzu i jednostavnu nadogradnju. Primjena ROXTEC-ovih modula seže od telekomunikacijske opreme, preko primjene u građevinarstvu do brodogradnje. U građevinarstvu ROXTEC rješava problem brtvljenja kod prolaza kabela i cijevi kroz zid i sprječava širenje vatre i plina s jednog mjesta na drugo. Sistem je jednostavan za primjenu i za planiranje, pogotovo okrugli moduli za prolaz jednog kabela ili cijevi kroz zid.

U bežičnoj mobilnoj komunikaciji ROXTEC je postavio standard koji koriste većina GSM operatera. Najčešća primjena je na kontejnerima i "rooftop-ovima" gdje se zbog konstantne temperature u prostoru zahtjeva potpuno brtvljenje.

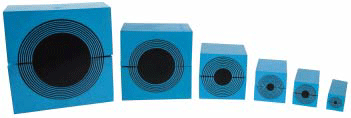

Osnovu ROXTEC-ov sistema čine moduli, koji se sastoji od dvije polovice.

Kako se koristi ROXTEC-ov sistem?

Za prvu ugradnju izbuši se rupa u zidu prema mjerama odabranog okvira. Okvir može biti od galvaniziranog čelika (ugradnja u betonski zid, ciglu, itd.) ili plastični (za "lagane" zidove: plexiglas, gips-ploče, staklo), može biti nerastavljiv ili rastavljiv.

Moduli su proizvedeni od gume a središnji dio se sastoji od tankih gumenih listića.

Skidanjem listića, koji su uprešani, a ne lijepljeni, postiže se željeni promjer kabela s kojim se prolazi kroz zid. Upravo činjenica da se jedan tip modula može koristiti za različite promjere kabela čini sistem iznimno jednostavnim. Drugi važan dio sistema je pritiskajuća jedinica, odnosno klin s pomoću kojeg se postiže potpuno brtvljenje.

Skidanjem listića, koji su uprešani, a ne lijepljeni, postiže se željeni promjer kabela s kojim se prolazi kroz zid. Upravo činjenica da se jedan tip modula može koristiti za različite promjere kabela čini sistem iznimno jednostavnim. Drugi važan dio sistema je pritiskajuća jedinica, odnosno klin s pomoću kojeg se postiže potpuno brtvljenje

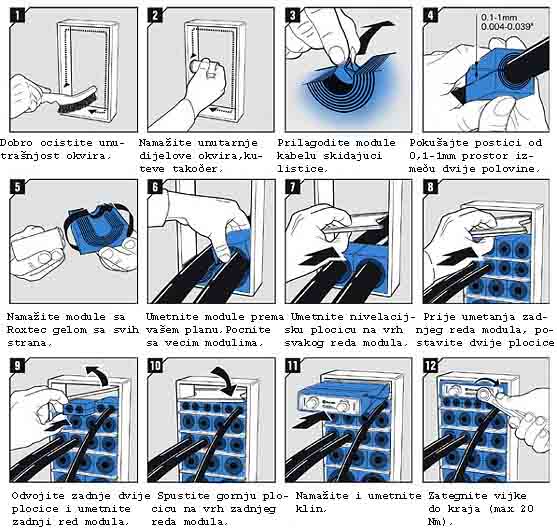

Rastavljiv okvir se koristi kada su kablovi već položeni kroz otvor u zidu, tj. kada se vrši rekonstrukcija postojeće lokacije. U tom slučaju nije potrebno isključiti stanicu već se bez ikakvih problema može izvršiti ugradnja oko postojećih kabela. Pošto se okvir učvrsti, provuku se kablovi kroz otvor. Svaki kabel se postavi u odabrani modul. Moduli se slažu prvo red po red. Nakon svakog reda postavi se nivelaciona pločica.

Kada se postave svi moduli ugura se klin i pritezanjem vijaka postiže se potpuno brtvljenje. Kod okruglih okvira dovoljno je izbušiti rupu, provući kabel ili postaviti cijev, postaviti prvu polovicu okvira, nakon toga drugu, pritegnuti vijke i nepropusnost je osigurana. U slučaju interesa vrlo rado ćemo prirediti prezentaciju i pokazati kako se vrši instalacija. Navedene upute i informacije možete provjeriti i u katalogu, u skladu s djelatnošću kojom se bavite kojeg možete naručiti na našim telefonskim brojevima.

Klin u sebi ima dva vijka koji na sebi imaju lijevi i desni navoj. Okretanjem vijka klin se širi po visini i pritišće module te tako postiže potpuno brtvljenje. Isto tako je jednostavna demontaža i nadogradnja i dodavanje novih kabela. Upravo ta činjenica da kod nadogradnje kupac nema dodatnih građevinskih radova u znatnoj mjeri pojednostavljuje i smanjuje trošak kupcu.
